DRUHY HROMOSVODU - Oddálený hromosvod
|
V tomto článku bych se chtěl zaměřit na praktický postup při návrhu a konstrukci oddáleného hromosvodu pro anténní stožáry na rodinných domcích nebo malých bytovkách |
|
V čem spočívá princip oddáleného hromosvodu? Přímý úder blesku do nechráněného anténního stožáru znamená konec pro veškerá elektronická zařízení (video, televize, satelit, DVD), ale blesk se může dále šířit po vedení do celého objektu. Pouhým připojením stožáru ke hromosvodu sice dokážeme blesk svést celkem spolehlivě do země, ovšem k poškození elektroniky může vzhledem k dílčímu bleskovému proudu v malé míře stejně dojít. Neuzemněné stožáry vůbec nezmiňuji, požáry a pobourané domy zde nebudeme řešit. Přímému úderu blesku do stožáru se vyhneme tím, že ve správné vzdálenosti od něj vztyčíme pomocný jímač. Důležité ovšem je dodržet tyto zásady: 1. zařadit daný objekt do správné třídy ochrany před bleskem 2. zkontrolovat stávající jímací soustavu 3. pomocný jímač umístit ve správné vzdálenosti od anténního stožáru 4. instalovat svodiče přepětí i do napájecí soustavy Probereme si podrobně jednotlivé body. 1) třída ochrany před bleskem – (dnes nově zavedený název LPS – Lightning Protection System) určuje soubor opatření nutných k ochraně objektu před bleskem. Jsou čtyři třídy. Rodinné domky se většinou zařazují do třídy III, kde nejsou kladeny tak velké nároky na ochranu. Má-li ovšem někdo domácnost vybavenou elektronikou v hodnotě stovek tisíc korun (např. tepelné čerpadlo, solární panely apod.), měl by objekt zařadit spíše do třídy II. Stanovení třídy ochrany je důležité pro výpočet vzdálenosti oddáleného jímače od anténního stožáru. 2) Kontrola jímací soustavy – poradí, případnou kontrolu provede revizní technik. Důležité je zkontrolovat celkový stav hromosvodu, poškození, korozi. Hodnota zemního odporu by neměla přesáhnout 15 ohmů, čím méně, tím lépe. 3) Pomocný jímač – určení dostatečné vzdálenosti. Pro tento výpočet je k dispozici soustava vzorců, která ovšem zcela překračuje rámec tohoto článku.

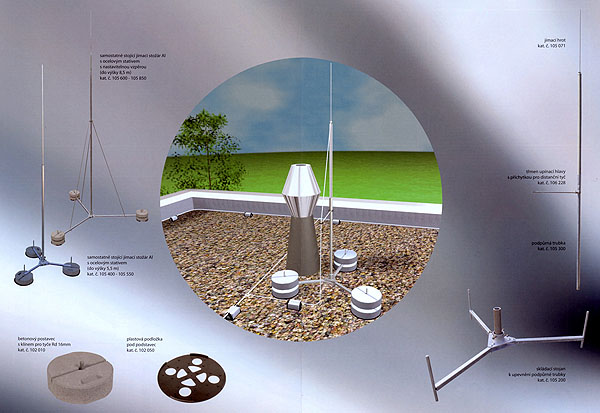

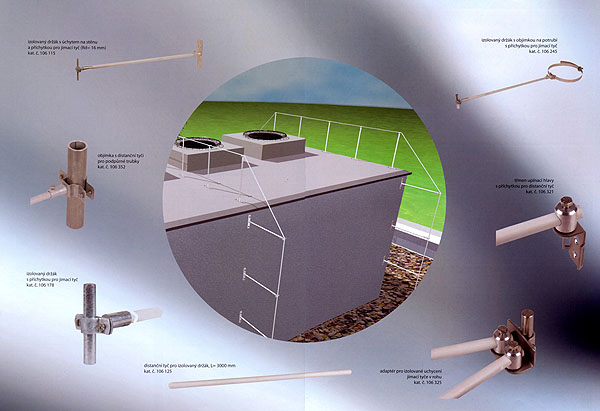

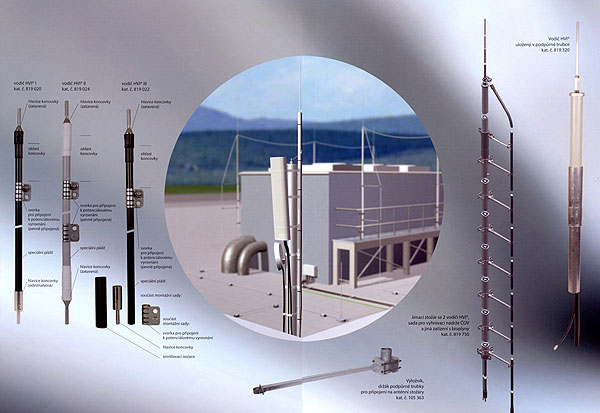

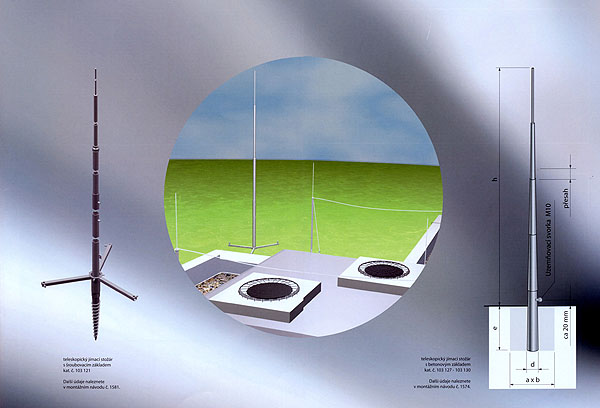

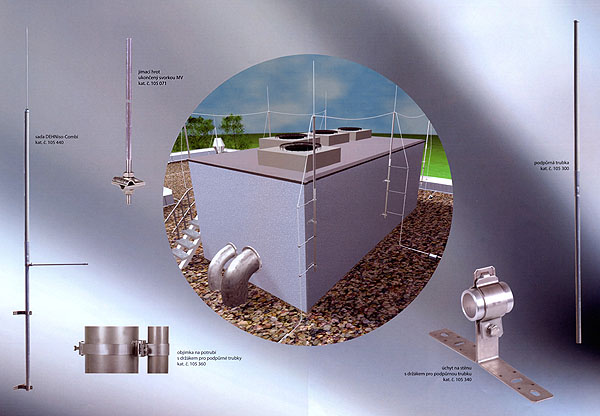

Obrázky a zdroj textu: DEHN + SÖHNE GmbH + Co.KG. organizační složka Praha |
